园林景观施工图绘制-天正建筑实战案例精解

143354次 147条 103次
讲师:申起明
课级:中级提高
时长:8.5小时
单价:¥660元 助学价:¥320元 我要单买
年会员:¥1700元/年 今日促销:¥399元 园林景观设计学院所有教程免费学
分享到:

本套教程从施工图初学者的角度入手,全面讲解施工图设计,教程不局限于某一景观小品或图纸的设计,而是更注重方法的讲解,因为就施工图设计本身而言是入门较难,但是入门以后学习起来要容易的多,只要入门,成为景观施工图设计高手是迟早的事,所谓授人以鱼不如授人以渔。











铺装做法
以铺装为例讲解了图纸的布局,铺装做法、道牙做法。图纸最终以蓝图现形式的形式呈现,对于布局出图其实是每位设计师应该掌握的,铺装形式纹理掌握了以后,接下来就是它的基础结构层做法,结构分层以及道牙的做法。

铺装做法

 铺装平面大样图
铺装平面大样图的设计法。铺装是游人在其中最直接的活动场所,或道路、或广场,都是人与其直接接触的部分,所以它的好坏能直接被人感受到,简单,但是重要。这部分全面的讲解了铺装大样的画法。

铺装平面大样图

商业铺装及生态停车位

本节讲了底商铺装大样图及生态停车位的施工图设计。在上节的基础上,继续铺装的细化处理,对于底商铺装的分割、设计,以及停车位的处理手法加以详细的讲解。

商业铺装及生态停车位

台阶做法

铺装掌握之后,来一个最简单的提高,台阶施工图。台阶做法较多,本节挑选有代表性的加以讲解。有了铺装的基础,这部分掌握起来会很轻松。

台阶做法

花坛的做法

花坛的平面、立面、剖面做法施工图设计。花坛形式多样,但是万变不离其宗,只要掌握好本节所讲花坛,对于一般的花坛类型的施工图都没有问题,需要注意的是花坛要设置排水管,以排除多余的水、防积水;结构用砖类砌筑的材料要加防潮层。

花坛的做法

景墙结构

本节讲了景墙的圈梁、地梁、构造柱施工图设计。对于景墙类的小品,很容易忽视结构里面的圈梁、地梁、构造柱等结构。在这里详细讲了他们的设置方法。

景墙结构

水池的做法

本节讲了水池的施工图设计。无山不成景、无水不成园,水对于景观来讲非常重要。水池的结构做法、防水做法是本节的重点。

水池的做法

总图之放线平面图

本节讲了放线图的施工图设计。放线是总图里面的重要部分,它的详细与否直接影响着施工的第一步,在此详细讲解了放线的常用方法,以及坐标放线、尺寸、网格等放线方法的应用。

总图之放线平面图

总图之竖向设计

本节讲了竖向设计。在施工图中,竖向设计是最难掌握的之一,同时也是最容易出问题的。地势平坦的地块相对要简单,对于地势复杂的地块,竖向设计既重要又难。在此我详细介绍了竖向设计的三种方法:断面法、高程箭头法、等高线法,三种方法各自的优劣及设计方法。

总图之竖向设计

总图之竖向设计画法

本节主要以设计中常用的高程箭头法为例讲解竖向设计的画法。在前面的基础之上,详细讲解竖向设计中最常用的方法:高程箭头法。

竖向设计画法

绿化施工图设计

本节讲了绿化种植施工图设计。有了前面对植物的认识,此处详细讲解植物配置的设计方法。

绿化施工图

景观建构筑物施工图

各种类型的景观建构筑物、小品都是景观施工图的难点,提高较慢,设计中也是用时比较长的,本节以桥为例讲解了这一类型施工图的绘制方法,大家举一反三、触类旁通,勤加练习,离高手就会越来越近。

景观建构筑物施工图

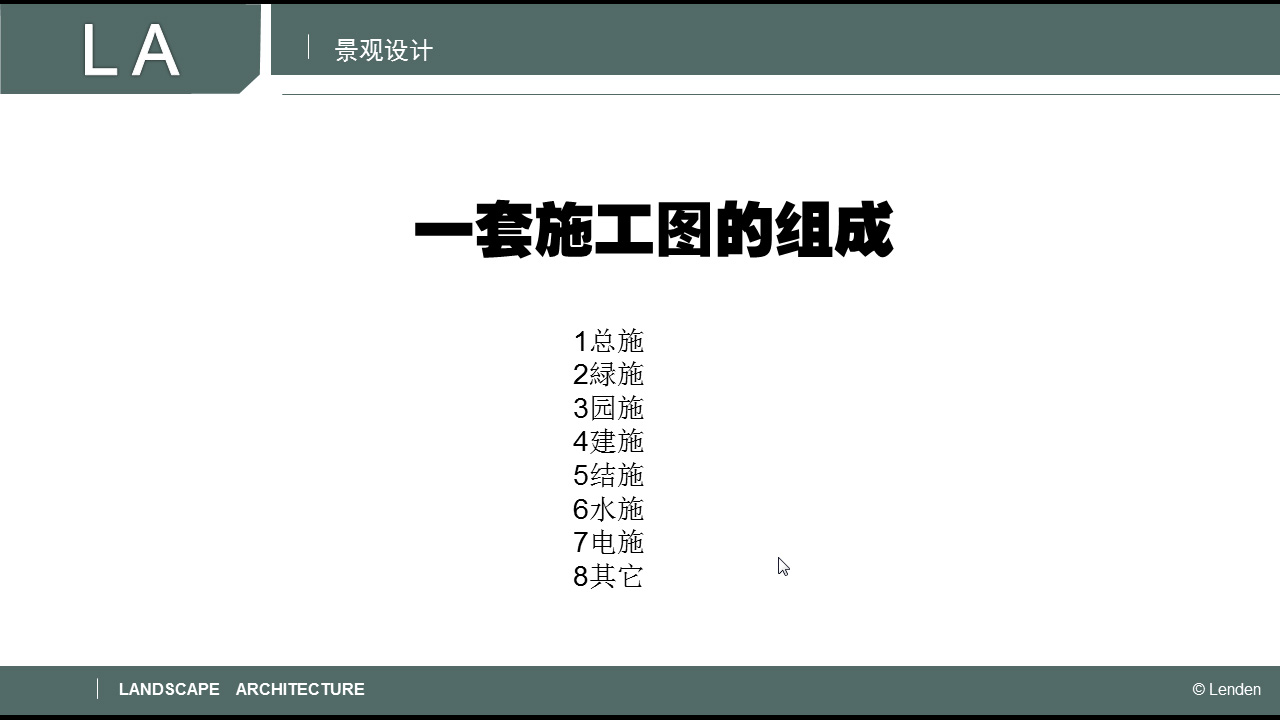

磨刀不误砍柴工,在正式施工图设计讲解之前,先来了解一下施工图的那点事:一个软件、两个图集、三个规范、四个星期,认识施工图的学习方法,初步了解一套施工图的组成。技术就是一层纸,一捅就破,一切看似高深莫测的图纸都是由简单的几何图形组成,给自己信心和时间,征服施工图不是什么问题。

景观施工图设计最重要的除了各种施工做法就是各种规范了,有些规范是强制性的,必须熟悉。本节对一些常用的必须要了解的规范加以介绍,工欲善其事必先利其器,对施工图设计软件天正加以介绍,并对软件的绘图空间设置、天正布局加以讲解。

我们学习从简单到复杂,循序渐进,铺装施工图是景观施工图里面最容易上手的,所以我们第一步由此介入,不论你是初学者甚至外行,由此入手景观施工图的绘制都能很轻松的入门,从铺装这一最简单的施工图绘制开始,为你掀开一扇充满趣味和挑战的景观大门。

本节以铺装为例讲解了图纸的布局,铺装做法、道牙做法。图纸最终以蓝图现形式的形式呈现,对于布局出图其实是每位设计师应该掌握的,铺装形式纹理掌握了以后,接下来就是它的基础结构层做法,结构分层以及道牙的做法。

铺装平面大样图的设计法。铺装是游人在其中最直接的活动场所,或道路、或广场,都是人与其直接接触的部分,所以它的好坏能直接被人感受到,简单,但是重要。这部分全面的讲解了铺装大样的画法。

本节讲了底商铺装大样图及生态停车位的施工图设计。在上节的基础上,继续铺装的细化处理,对于底商铺装的分割、设计,以及停车位的处理手法加以详细的讲解。

认识和了解各种室外常用的铺装材料。有了铺装大样、铺装做法,还需要对各种铺装材料加以了解,常见铺装材料的规格、性能、样色、样式等。这部分以了解为主,只要平时多加以观察,提高是很快的。

铺装掌握之后,来一个最简单的提高,台阶施工图。台阶做法较多,本节挑选有代表性的加以讲解。有了铺装的基础,这部分掌握起来会很轻松。

花坛的平面、立面、剖面做法施工图设计。花坛形式多样,但是万变不离其宗,只要掌握好本节所讲花坛,对于一般的花坛类型的施工图都没有问题,需要注意的是花坛要设置排水管,以排除多余的水、防积水;结构用砖类砌筑的材料要加防潮层。

本节讲景墙平面、立面、剖面的施工图设计。花坛的基础上再提高,就是景墙类的小品了,景墙的构造是重点,当然它的外观也非常重要,毕竟景墙就是为景而生的。

本节讲了景墙的圈梁、地梁、构造柱施工图设计。对于景墙类的小品,很容易忽视结构里面的圈梁、地梁、构造柱等结构。在这里详细讲了他们的设置方法。

本节讲了水池的施工图设计。无山不成景、无水不成园,水对于景观来讲非常重要。水池的结构做法、防水做法是本节的重点。

本节讲了放线图的施工图设计。放线是总图里面的重要部分,它的详细与否直接影响着施工的第一步,在此详细讲解了放线的常用方法,以及坐标放线、尺寸、网格等放线方法的应用。

本节讲了竖向设计。在施工图中,竖向设计是最难掌握的之一,同时也是最容易出问题的。地势平坦的地块相对要简单,对于地势复杂的地块,竖向设计既重要又难。在此我详细介绍了竖向设计的三种方法:断面法、高程箭头法、等高线法,三种方法各自的优劣及设计方法。

本节主要以设计中常用的高程箭头法为例讲解竖向设计的画法。在前面的基础之上,详细讲解竖向设计中最常用的方法:高程箭头法。

本节讲了植物配置的方法、原则。植物设计看似简单,实际非常考验一个设计师的实力。在讲具体画法之前,先简绍各种类型的植物相互搭配的原则与常用的方法。

本节讲了北方常见的绿化植物。有了植物搭配的方法和原则,还要认识具体植物形态以及大致了解它们的习性才能搭配出好的植物群落。因此以北方常见绿化植物为例,认识它们、了解它们。

本节讲了绿化种植施工图设计。有了前面对植物的认识,此处详细讲解植物配置的设计方法。

本节讲了封面、目录、设计说明、索引的施工图设计。这是总图部分除了竖向、放线以外的图纸,虽然不难,但是很重要,索引是整套图纸组织、寻找的依据;设计说明是在图纸相关规范依据、图纸的相关工法说明。

各种类型的景观建构筑物、小品都是景观施工图的难点,提高较慢,设计中也是用时比较长的,本节以桥为例讲解了这一类型施工图的绘制方法,大家举一反三、触类旁通,勤加练习,离高手就会越来越近。

 本节介绍了在设计过程中必须明白的——与其它专业的配合 ,以及图纸提交以后设计师还要做哪些工作。在设计配合方面涉及到建筑、结构、给排水、照明、动力用电、绿化等。图纸完成以后还要涉及到的工作:预算、会签、会审、答疑、现场配合、竣工图等。



申起明 主攻:施工图设计 简介:中国农业大学,园林专业,2002毕业。某景观设计研究院所长,某培训学校兼职景观设计老师,从事景观设计12年,经手各种类型的景观设计项目,设计就是撰写人生的体验,是现实的空间,也是人生的境界,此中有真意,尽在本套教程中,欢迎批评指正。
